以下?PWM 调光 LED 灯管的原理及接线图介l:
原理
PWM 调光卌冲宽度调制调光,是通过控制 LED 灯管开启和关闭的时间比例来调节亮度? 其原理是电源方波数位化Qƈ控制ҎL的占I比Q从而达到控制电的目的Q进而调?LED 灯的亮度。占I比是指在一个脉冲@环中Q通电旉相对于L间所占的比例。当占空比越大,?LED 灯管开启时间越ѝ关闭时间越短,q_甉|p大,LED 灯的亮度也就高Q反之,占空比越,亮度低. 人眼h视觉暂留Ҏ,?PWM 信号的频率够高Ӟ人眼无法察觉?LED 灯的闪烁Q会认ؓ灯是持箋发光的,一般当 PWM 频率高于 100Hz Ӟ人眼基本感觉不到闪烁了.
接线?

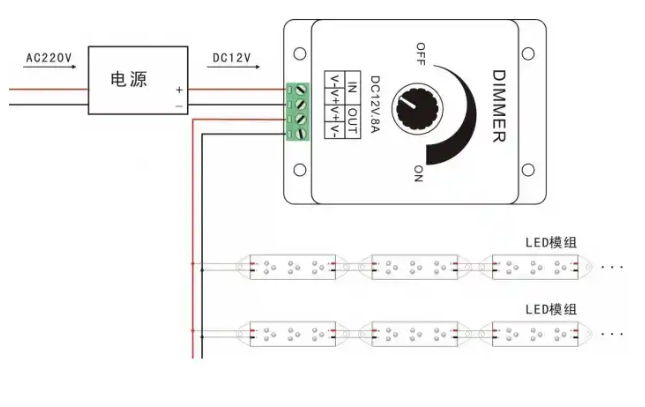

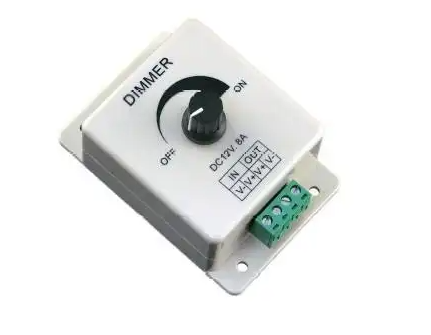

基本接线图:一般来_PWM 调光 LED 灯管的接U较为简单。PWM 调光控制器的输入通常接直电源,如常见的 12V ?24V 直流甉|。PWM 调光控制器的输出端连?LED 灯管的正极,LED 灯管的负极则接电源的负极.
使用 IC 555 ?PWM 灯调光器电\图:׃个构成主q的?555 和一对用于驱动连接的灯的达林晶体管l成Q由一个简单的 12V 直流甉|供电。IC 555 q接为非Ex多谐振荡器Qƈ提供q箋ҎL作ؓ输出Q其输出的占I比可以使用电位?R3 q行调整Q从而改变灯的亮度,晶体?Q1 ?Q2 构成q接?555 输出?12V 灯的达林K动器QR4 用于限制晶体?Q1 的基极电,电容?C2 用于降低噪声.
使用 NE555 定时器的 PWM 灯调光器电\图:NE555 定时?IC 作ؓ工作频率?2.8KHz 的非Ex多谐振荡器接线Q构成电路的核心Q电?R1、R2、电位器 R3 和电?C1 是定时元ӞIC 输出的占I比可?R3 q行调整Q占I比高灯越亮,占空比越低灯暗。在非稳态多谐振荡器的充电周期期_二极?D1 旁\ R3 的下半部分,以保持输出频率恒定,而与占空比无养I晶体?Q1 ?Q2 构成 12V 灯的达林K动Q电d R4 限制晶体?Q1 的基极电?/span>

PWM 调光 LED 灯管参数?/span>
?/span>品型?/span> | 功率 | 长度(mm) | 光效/w/lm | ?/span>?/span>数量 | 外箱寸/CM |
(Model) | (Power) | Length(mm) | Light effect/w/lm | Pcs/ctn | Outerboxsize/cm |
pwm调光led灯管 |
|
|
|
|
|
调光LED T8灯管 LT-T8-TG12024W | 24W | 1200 | 100 | 30 | 123*19*17 |
调光LED T8灯管(Aluminum plastic lamp tube) | 18W | 900 | 100 | 30 | 93*19*17 |
调光LEDT8灯管(Aluminum plastic temp tube) | 14W | 600 | 100 | 30 | 63*19*17 |

PWMQ脉冲宽度调Ӟ调光灯管h以下优点Q?/p>
_调光Q通过改变脉冲宽度来精控制灯的亮度Q能够实C 0% ?100% 的连l调光,满不同场景下对光照强度的精需求。例如,在摄影棚中可以根据拍摄需要精准调整光U亮度,以达到理想的拍摄效果?/p>
高线性度Q输出的亮度与控制信号呈良好的线性关p,x制信L变化能准地反映在灯亮度的变化上,调光q程qx自然Q不会出C度蟩跃或闪烁的现象,使h眼感觉舒适,有利于保护视力?/p>
高效?/span>QPWM 调光方式在调节亮度时Q灯始l工作在满负L态,只是通过控制导通时间来改变q_功率Q因此能量损p,能保持较高的发光效率Q相比其他调光方式更加节能。以家庭照明ZQ?PWM 调光灯管可以在满不同亮度需求的同时Q降低电能消耗,节省电费?/p>
无色彩偏U?/span>Q由?PWM 调光不改变灯的工作甉|和电压的有效|只是改变其导通时_所以不会引L发光颜色的变化Q能保持E_的色温与显色指数Q被照物体的颜色还原度高,在对色彩要求较高的场所Q如博物馆、画廊等Q能更好地展C展品的真实色彩?/p>
响应速度?/span>QPWM 信号的频率较高,灯管能够快速响应信L变化Q实C度的快速调节。这一Ҏ在一些需要频J切换亮度的场景中非常有用,如舞台灯光效果的快速变换、汽车大灯的自动调光{,可以q速满不同的光照需求?/p>
