一、LED 燈帶接線或安裝示意圖
【說明】
可控硅調光開關電源。其接線示意圖如圖所示。功率有60W、100W、150W、200W，輸出電壓有12V、24V、36V、48V。在輸入端交流相線（ L ）前串接可控硅調光器，即可調節電源輸出恒電流數值。生請盡量使用功率小一些的調光器，以獲得更寬的調光范圍，大功率調光器很難實現輸出電流調到零。
中國臺灣明緯生產開關電源可以實現三合一調光（0-10、 PWM 、電阻）, HLG -80H-24B接線示意圖如圖所示。
恒壓0~10V&1~10V調光開關電源可以對 LED 燈帶進行調光，調光曲線平滑。恒壓0~10V調光器主要應用于恒壓燈帶、燈條、 LED 模組的明暗調節，適用于 LED 各種模塊。
【說明】 LED 燈帶固定方式有3M膠固定、硅膠卡座（卡座螺絲）、固定槽固定、背面直接玻璃膠固定。
LED 燈帶的調光以D61旋鈕調光面板與 LT -3070-8A恒壓功率擴展器為例。 LED 燈帶的調光如圖所示。
二、LED 燈帶安裝、使用注意事項如下：
1.每一次只能連接一條5m長的 LED 軟燈帶，如有其他 LED 軟燈帶，其電源輸入連接線應接到開關電源的輸出主線上，以免因 LED 燈帶電壓差，影響亮度造成色差。
2.根據實際的連接 LED 軟燈帶數量來選擇開關電源功率的大小，并預留20％的余量，這樣才能避免損壞開關電源。
3. LED 軟燈帶不能被壓置，裝置連接不能破壞電路板（ FPC )上的連接線。
4.避免將 LED 軟燈帶放在地面上拖拉，以免劃傷或破壞 LED 軟燈帶保護層。
5.在對 LED 軟燈帶進行通電時，要注意 LED 軟燈帶供電電壓，在正確的供電電壓的情況下進行通電。要嚴格按照正負極性來連接 LED 軟燈帶，以免對 LED 燈造成損壞。
6.在 LED 軟燈帶數量較大時，請保證 LED 軟燈帶與開關電源的并聯，如果 LED 軟燈帶串聯過長，將會因壓降差導致不平衡，使單條 LED 軟燈帶前后端亮度不一致。
三、RGB LED 燈帶的安裝

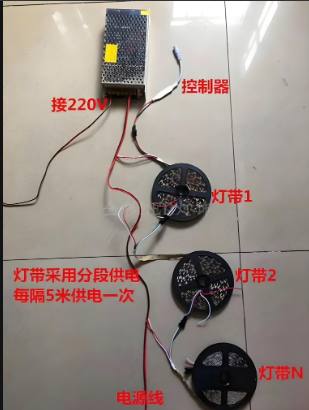

LED 跑馬燈帶和 RGB 全彩燈帶使用控制器來實現效果變化，而控制器的控制距離不﹣樣。簡易控制器的控制距離為10~15m，遙控控制器的控制距離為15~20m，最長30m。如果 LED 燈帶的連接距離較長，需要使用功率放大器來進行分接。 RGB LED 燈帶的安裝如圖所示。
RGB 擴展器有 LT -3060( LED 恒壓功率擴展器）、 LT -3070-8A（恒壓功率擴展器）, RGB 控制器有 LT -3600。
【說明】
1.簡易控制器的控制距離為10~15m，遙控控制器的控制距離為15~20m，最長可以控制到30米。 LED 燈帶的連接距離較長，就需要使用功率放大器來進行分接。

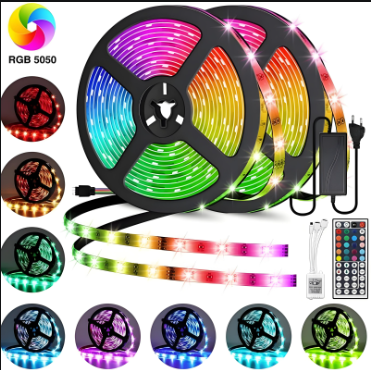

2.RGB LED 全觸摸分組遙控控制器可控制所有四線三回路（共陽極） LED 全彩燈飾產品，可以調節七彩顏色變化模式、亮度、速度，具有豐富的調光、調彩色功能，擁有64萬種顏色和9種自動演示模式的選擇，也可以調白光。
3.手機智能藍牙 RGB LED 控制器通過手機遙控，實現開關功能，改變亮度，改變色溫。也可以控制恒壓燈條或其他恒壓產品。
