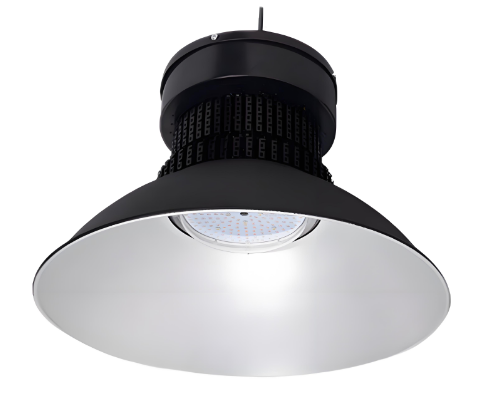

郎特led工礦燈作業流程
郎特led工礦燈作業流程表1
序號 | 步驟名稱 | 安裝步驟或檢驗要求 | 工具 | 注意事項 |
1 | 涂導熱硅脂 (COB集成光源 位置) | 使用風槍將螺紋孔內的鋁屑等殘 留物吹除干凈，清理表面，將散熱器 放置在平臺上 ?檢查絲印網板是否正確，網板是 否完好、干凈 將絲印網板放在散熱器上，調好 定位、檢查網板孔位是否與散熱器孔 位一致 | 刮片、絲印網 板、手套 | >檢查導熱硅脂是否符設計及BOM 清單 >注意刮刀力度要均勻，來回刷 2 - 3次
>絲印導熱硅脂厚度0.2-0.3mm >導熱硅脂要涂抹均勻 |
2 | COB集成光源 的安裝 | 將COB光源放置在已印刷好導熱 硅脂的散熱器上，注意方向 將螺絲按孔位順序鎖緊在散熱底 座上 | 靜電手環、螺 釘旋具、電動螺 絲刀 | >調試好電動螺絲刀的力矩 戴靜電手環，注意工具不能碰到 COB光源 散熱器上安裝LED集成光源的四 個螺絲孔的深度、垂直角度、是否有 殘留的鉆孔時產生的材渣 |
3 | 焊接電子線 | 對進行焊接的電線裸銅部分需預 先上錫 確保COB光源與線纜焊接牢固、 美觀，無漏焊、虛焊、脫焊等不良 現象 光源輸出線從兩邊孔位穿過去 >黃蠟管要位于燈板中心孔的正中 熱縮套管要完全套住黃蠟管以外 的導線 >黃蠟管在固定燈板的一側要露出 5mm,另外一側則是cm | 恒溫焊臺、防 靜電手環 | >焊接過程中不能用烙鐵燙傷COB 集成光源保護膜，防止把松香、助焊 劑沾留在COB集成光源的出光面上 焊接時注意烙鐵的溫度與焊接 時間 紅色電子線接COB光源正極， 藍色電子線接COB光源負極，不能 焊接反向 螺絲旋擰時不可滑扣 |
4 | 通電測試 | >直流電源電壓設定35V,電流設 定為50mA | 直流電源 | >測試或者點亮光源前、必須將保 護膜撕掉后方可測試或點亮 目視檢查基坐無變形及COB光 源表面破損等不良現象 >發光測試不可有暗燈、死燈等不 良現象 |
5 | 安裝擋光板及 透鏡 | >用M3螺釘固定擋光板 >用M4螺釘固定透鏡及防水膠條， 將防水膠圈扣緊在透鏡位置上，注意 力度，一定要孔位一一對應 》檢查透鏡外觀，保證干凈無損 >將透鏡平整放在燈殼的相應位置， 保證膠圈不變形 檢查防水膠圈是否安裝好，防止 膠圈滑被擠壓、移位等情況出現 要求調整風批扭力，分兩次鎖緊 | 螺絲刀、電批 | 擋光板不能放歪 透鏡不能有一點松動 >清理散熱器、尤其是COB光源 附近的清潔 >注意方向跟光源一致 >不能裝反防水膠圈 》第一次預鎖緊螺紅，第二次鎖家 螺釘。鎖螺釘的順序對角平新錯定 注意在裝配過程中，不允許副花 表面 |
郎特led工礦燈作業流程表2
 序號
| 步驟名稱 | 安裝步驟或檢驗要求 | 工具 | 注意事項 |
6 | 安裝電源盒 前蓋 | 將電源前蓋用M4螺釘對準放熱 器孔固定 >電源前蓋不能松動 | 螺絲刀、電動 螺絲刀 | 所有安裝件必須牢固 |
7 | LED驅動電源 的安裝 | >將電源固定在支架的相應位置 》將電源盒與燈殼的接頭線公母端 正確對接好，鎖緊螺母 | 螺絲刀、電動 螺絲刀 | >通電測試電源是否合格 |
8 | LED驅動電源 與COB光源連接 | ?將電源線和紅藍導線用壓線帽接 到一起 壓線帽一定要全部塞進中心孔 |
|
|
9 | 通電測試 | 功率、PF值都在規格內 測試時檢查燈有不亮、閃爍、流 明度不夠、色溫的不正常等情形 | 智能電量測 試儀 |
|
10 | 安裝電源盒蓋 | 安裝防水接頭 >擰緊內六角螺釘，電源前后蓋不 能松動 安裝吊墜 | 螺釘旋具、電 動螺絲刀、扳手 | >內六角螺釘一定要擰緊 |
11 | 反光罩的安裝 | 將反光罩卡在散熱器的側邊，對 應的螺釘孔上 | 螺釘旋具、電 動螺絲刀 | 注意反光罩表面不要刮花，控制 好鎖緊螺釘的力度，防止滑牙 >反光罩不能有松動現象 |
12 | 老化測試 | 老化測試時間8-12小時 | 老化架 | 老化測試無死燈、暗燈現象 |
13 | LED工礦燈 成品 | >功率、PF值都在規格內 高壓須大于AC 1500V >外觀性能符合出貨要求，功能性 參考《成品檢驗規范》 | 智能電量測 試儀 | 不能出現暗燈，死燈，亮度不 均，色差大的現象 |
14 | 包裝、人庫 | 燈體不可有變形、毛邊等不良 >結構什不可組裝不到位、錯裝、 少裝現象 >主體件不可有破損、氧化、刮花 等不良 >燈體外觀不可有臟污現象 |
| 檢查是否有漏放配件、包裝無破損等 |
電動螺絲刀的擰力不可調的太大，太大的擰力會將螺絲擰滑牙。 焊接電源線，注意正負極不可焊反。
LED光源表面，不要用手觸摸。在安裝反光片(擋光板)時，光源保護膜不能撕掉。 裝透鏡和防水圈時，反光片(擋光板)的角度不能移動，要做到與光源同方向。http://www.scxdfk.com/
