T8led日光燈組裝流程步驟

1）外觀檢查目測散熱器有無批鋒（刮手）、破損、刮花、變形、臟污等不良現象， PC 燈罩表面無手指摸花，無氣泡、砂眼、黑點、黑斑、雜色、透光缺陷；測量外觀尺寸是否符合設計要求，目測線路上 LED 極性是否標示清楚，焊接好 LED 燈板的銅箔有無鼓起、開路等不良現象；加負載通電確認電源標示參數與規格書上的參數是否一致，并將電源接在焊接好的 LED 燈板上，通電后用萬用表電壓擋測量標示參數是否一致，同時也是對 LED 燈板進行檢測。

【說明】在對 LED 燈表面貼裝（ SMT ）前，必須測量 LED 燈珠色溫及亮度是否符合生產、設計要求，檢查 LED 燈表面有無刮傷，焊接引腳是否氧化。

2）裁剪電源線與絕緣紙

  ：輸入端（ AC ）電源線：線徑為AWG22（美規），裁剪長度為30cm，數量為2根2黃蠟管長度為28cm，數量為2根。

  ：輸出端（ DC ）電源線：線徑為AWG24（美規），裁剪長度為12cm，紅／黑線各1根$2黃蠟管長度為10cm，數量為2根。

 ：絕緣紙裁剪為：25cmx6cm。

 ：將所有電子線剝好后（剝線線芯長度為3mm)，將所有電子線的線頭蘸取適量助焊劑然后再將線頭浸入錫爐上錫。

3）連接電源引線從電源包裝盒中取出電源，檢查電源是否有少元件的現象，或通電并連接 LED 燈板測試是否損壞， LED 日光燈電源接法。將紅、黑線連接電源輸出端（ DC 端），焊接時要將正極（紅色線）焊接在" LED +"焊盤上，負極（黑色線）焊接到" LED -"焊盤上，最后將白色的電子線焊接在 LED 日光燈電源輸入端（ AC 端） L 和 N 上。

 【說明】焊接 LED 日光燈電源時，要分清 LED 日光燈電源的輸入／輸出端，焊接輸出端（ DC 端）要注意正、負極，焊接時不能出現虛焊、假焊等不良現象。在操作此工序時必須佩戴防靜電手環。

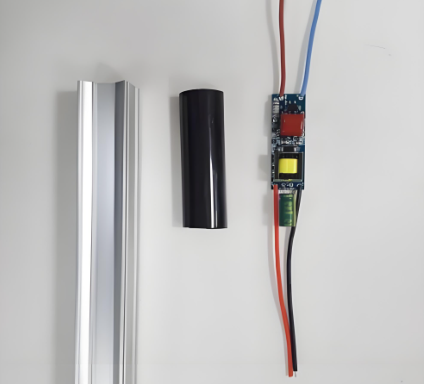

4）電源處理（包扎）將 LED 日光燈電源 AC / DC 兩端分別用黃蠟管和尼龍管套住，用尼龍扎帶扎緊黃蠟管和尼龍管，將多余的尼龍扎帶剪掉，取一張25cm x 6cm絕緣紙將其一邊貼上3M雙面膠。

電源處理（包扎）

取1根套好管的電源將其放在絕緣紙另一端上，并且 AC 端其中30cm的線往 DC 端折回，然后將絕緣紙包住電源再慢慢卷起至3M雙面膠處擰緊，最后與雙面膠對貼。將包扎好的絕緣紙用尼龍扎帶扎緊兩端，再把電源線扎緊，將多余的尼龍扎帶剪掉。

【說明】 LED 日光燈電源目前都是采用保護套，達到絕緣作用， LED 日光燈電源套管耐壓4kV，耐溫130℃。

5）安裝電源取出1個包扎好的 LED 日光燈電源插入鋁管散熱器體內。安裝電源

【說明】焊點飽滿，無虛焊、假焊，無拉尖、毛刺及連焊短路。

6)安裝 LED 燈板取1塊焊好燈的 LED 燈板（547.2mmx10.4mm）從鋁管散熱器卡槽內穿入。

【說明】

(1) LED 燈板裝入鋁槽后，用力向下壓實 PCB ，以利于 PCB 更好地散熱。 PCB 整批顏色一致，無明顯發黃現象，

 PCB 無影響組裝的毛刺。

(2) PCB 應安裝到位、平穩，無偏位現象， PCB 與套件之間的距離≥0.5mm，導熱硅膠用量適量。

7）連接 LED 燈板與電源輸出端（ DC 端）先將 LED 燈板上的" LED +"、" LED -"焊盤上錫，然后將 LED 日光燈電源

 DC 輸出端引線連接到 LED 燈板上，其中紅線連接到" LED +"焊盤上，黑線連接到" LED -"焊盤上。

連接 LED 燈板與電源輸出端（ DC 端）

【說明】焊接時要分清 LED 日光燈電源的正、負端，焊接時不能出現虛焊、假焊等不良現象，在操作工序時必須佩戴

防靜電手環。檢查電源線焊接是否正確；安裝位置是否正確、穩靠，應無線頭縮膠，無短路、開路現象。

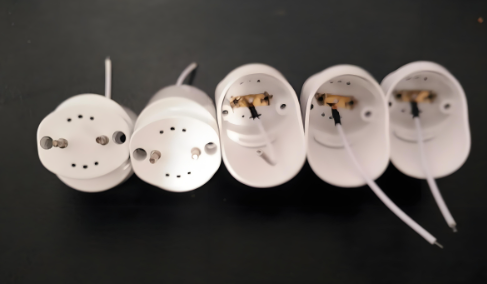

8）連接 LED 日光燈燈頭G13（萬向頭）取2個 LED 日光燈燈頭G13（萬向頭）分別與散熱器兩端引出的 AC 輸入端

電源線對接。連接之后，將燈頭與燈頭旋轉部分進行組裝，連接 LED 日光燈燈頭G13

組裝燈頭

9）通電檢驗將T860cm LED 日光管兩端萬向頭擰入 T8LED 日光燈專用連接線后通電AC220V電壓點亮測試。

點亮后，目測 LED 燈珠的亮度是否均勻，色溫是善符合生產的要求，色澤是否均勻，否則對 LED 燈珠、電源引線及

電源進行檢查修理。

通電檢驗

10）安裝 PC 外罩將 PC 外罩卡入散熱器卡槽內。

安裝 PC 外罩

11）固定 LED 日光燈燈頭G13組合部分用電批（螺絲刀）將2個螺釘擰在燈頭與燈頭旋轉部分，固定燈頭與燈頭旋轉部分，

使其只能旋轉180°。

固定T8 LED 日光燈燈頭G13組合部分

12）固定 LED 日光燈燈頭G13（萬向頭）將外露的電源線塞進散熱器體內，在散熱器端頭內部打上固定膠（181T膠或704)

，萬向頭也打上少許的固定膠（181T膠或704),然后將萬向頭插入散熱器體內。將打好固定膠（181T膠或704）的日光管安

裝在固定支架上，并且固定1~2h。

13）老化將T8日光管兩端萬向頭擰人 LED 日光燈專用連接線后，通電（老化時間為

固定 LED 日光燈燈頭G13（萬向頭）

4~8h)，點亮后檢驗 LED 燈珠的亮度是否符合本次生產要求，色澤是否均勻，否則對 LED 燈珠、電源引線及電源進行

檢查修理。

老化

【說明】要進行耐壓測試，其標準參照 UL 標準2400V、5mA、 Imin 高壓測試。如果是符合安規的電源，可以按照 CE

 的標準測試，但前提是 PCB 的設計要符合相關的國家標準。

14）入倉檢驗

：檢驗 LED 日光管與 T8LED 日光燈燈頭G13（萬向頭）結合是否牢固， LED 日光燈燈頭C13（萬向頭）是否能旋轉180°，

   旋轉強度是否符合要求。

：通電檢查 LED 日光管是否能點亮，亮度和色澤是否均勻，色溫是否符合要求、確保 LED 日光管點亮且亮度和色澤均勻，

    而且符合生產及其他要求。

：檢查 LED 日光管各部件組裝是否到位，各部件應組裝到位。

：檢驗 LED 日光管燈體外觀是否有殘缺、刮傷的痕跡，并且 LED 日光管燈體與 LED 光燈燈頭G13（萬向頭）表面

    不能出現固定膠（181T膠或704）或其他異物。
