什么是led筒燈
led筒燈介紹
LED 筒燈根據安裝方式分為固定式 LED 筒燈、嵌入式 LED 筒燈，根據產品結構分為源一體式和電源分體式；其范圍要求應特別注意產品的安裝尺寸與傳統光源筒燈之間的互性。 LED 筒燈是一種嵌入到天花板內光線下射式的照明燈具，一般用于普通照明或輔助照明。 LED 筒燈由 LED 模塊、控制裝置、連接器、燈體等組成。按結構可分為自帶控制裝置式（即整體式）、控制裝置分離式。 LED 筒燈按安裝方式分為嵌入式與明裝式； LED 筒燈的大小有2英寸、2.5英寸、3英寸、3.5英寸、4英寸、5英寸、6英寸、8英寸、10英寸等 LED 筒燈的外形如圖2-49所示，廣泛應用于大型辦公室、會議室、百貨商場、專賣店及﹣些民用家居。 COB 筒燈分為明裝和嵌入式，明裝直接安裝，嵌入式需要吊頂開孔安裝。 COB 筒燈一般為散光效果漫射型，不可調節光源角度。

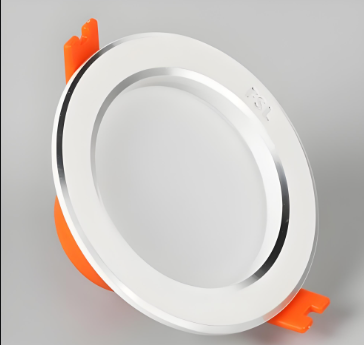

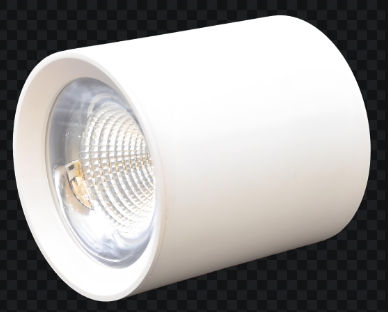

圖 LED 筒燈的外形
【說明】
(1) LED 筒燈主要應用于家居照明、娛樂場所照明、辦公場所照明、大型公共場所照明、局部照明及商業場所照明等。
(2) LED 筒燈為了達到傳統燈具照明效果，應采用反光杯的形式，這樣才能滿足配光要求。當然，也可以使用點光源混光方式，然后通過反光杯來實現。不過目前也有一些 LED 筒燈使用 COB 光源模塊，再外加一個反光杯，這樣可以使出光效率更高，同時可以
避免因點光源混光引起的光損。
(3）筒燈大小單位為英寸，指里面的反射杯的口徑。4英寸、6英寸筒燈的使用頻率是最高的，具體使用頻率如下：4英寸＞6英寸＞8英寸＞2.5英寸＞3英寸。商業照明多用4英寸、6英寸筒燈；在正門外安裝高度在8~10m，室內過道、店內天花安裝高度多為3~4m，柜臺的安裝高度在2~2.5m；安裝間隔沒什么規律性，一般在1~2m，行間1.5~2m；店鋪外多用冷白光，店內多用暖白光；因為多與白色天花板配襯，多用白邊燈具。
(4) LED 筒燈外殼的表面處理方法：高光氧化、噴砂氧化（砂銀、砂金等）、拉絲氧化（拉絲銀、拉絲金等）、噴油處理、噴粉處理。
(5) COB 使點光源變成了面光源，解決眩光問題，廣泛應用于 LED 天花燈、 LED 球泡燈中。在使用時可以添加紅光成分來提高顯色性，能使它的光效犧牲比例少。
(6）壓鑄 LED 筒燈表面應清潔，不得有銹蝕、毛刺、裂紋、刮痕或其他機械損傷。
1.LED筒燈結構簡介
LED 筒燈結構示意圖如圖所示。
【說明】
(1) LED 筒燈還包括 PCB 或鋁基板、LED 、 LED 驅動電源
(2)IP65 LED 筒燈內部有兩個防水0形圈銜接散熱器、外殼和燈罩；進線處另有一個防水堵頭，在結構上解決了進水的可能。輸出線是防水公母接頭，電源配置防水電源，防水電源里面做灌膠防水處理。
(3）美規筒燈與我們常用的 LED 筒燈是有區別的，安裝方法也不一樣，這一點讀者一定要注意。
(4）調色溫、調光的 LED 筒燈由兩種色溫的燈珠構成，由2.4GRF無線遙控器、控制電源及 LED 筒燈配合使用，實現 LED 筒燈的亮度、色溫調節功能。
一些高檔的 LED 筒燈中在碗形反射面上貼有反光紙，反光紙由 MCPET 材料制成。 MCPET 具有下列優點：
圖 LED 筒燈結構示意圖
..優異的光反射特性；
..輕巧、抗落下沖、承受高溫；
..利用 PET 資源回收方式廢棄處理，材料未使用有害原料，以及表面具有高平滑性等；
..在二次加工方面，可利用裁切、沖壓、彎曲、加熱等方式進行成型；
..符合發泡材料UL94- HBF 的燃燒標準。
世界三大照明廠家 CE Lighting 、 OSRAM 、 PHILIPS 都已使用 MCPET 材料，達到提升照度、均勻亮度、降低用電等效果。
【 說明 】
(1)MCPET 反光板由日本古河電工株式會社發明，其反射率為99%,能協助燈具廠 商解決眩光及亮度不均勻等問題，MCPET 反光板微發泡反射具有高反射和擴散能力，在 不增加光源的情況下，可提升燈具的照度，提升幅度可高達40%～60%。
(2)MCPET 材料的絕佳特性，對于各種光源的反射能力都能夠維持均一性，對于有 忠實反射原光源要求的情況，更能發揮其特長。可維持所期望的亮度與照度，減少電費支 出，節約能源。
(3)MCPET 反光板的全反射率在99%以上，擴散反射率為96%,鏡面反射率為3%。
(4)在160℃下MCPET 反光板仍能保持原來的形狀。
PET 反光紙廣泛應用于LED 板燈、LED 筒燈、LED.應急燈、 LED 臺燈、LED日光燈等 各類節能照明燈具，協助燈具廠商解決眩光問題及供應充足的亮度。
2.LED 筒燈常用光源及參數
LED 筒燈選用高亮度、高顯色指數的燈珠，常用燈珠的封裝形式有2835、5630、5730及 COB等形式。目前LED 筒燈的供電方式為恒流供電方式，恒流電源采用AC 220V或 AC85~
265V 供電，電源直接轉換為直流恒流源進行供電。LED 筒燈常用光源及參數如表所示
表 LED 筒燈常用光源及參數
序號 | 規 格 | 光 源 | 開孔尺寸 | 建議功率 | 常用的串并方式 | 光通量 |
1 | 2in/51mm | SMD2835(0.2W)、 SMD2835(0.5W)、 SMD5730(0.5W)、 SMD5630(0.5W)、 COB | 65mm | 3W | 3串2并(SMD5730)、 3串5并(SMD2835) | 300lm、400lm、 600lm、800lm |
2 | 2.5in/64mm | 70mm | 3～5W | 5串2并(SMD5730)、 5串5并(SMD2835) |
3 | 3in/76mm | 80mm | 5～7W | 7串2并(SMD5730)、 7串5并(SMD2835) | 300lm、400lm、 600lm、800lm、 1100lm |
4 | 3.5in/89mm |
| 90mm | 7～10W | 9串2并(SMD5730) 9串5并(SMD2835) |
5 | 4in/102mm | 110mm | 10～12W | 12串2并(SMD5730)、 12串5并(SMD2835) |
6 | 5in/127mm | 145mm | 12～15W | 12串3并(SMD5730)、 15串2并(SMD5730)、 12串6并(SMD2835)、 15串5并(SMD2835) | 600lm、800lm、 1100lm、1500lm |
7 | 6in/152mm | 160mm | 15～20W | 12串3并(SMD5630)、 12串4并(SMD5630)、 18串2并(SMD5730)、 20串2并(SMD5730)、 12串6并(SMD2835)、 12串8并(SMD2835) | 600lm、800lm、 1100lm、1500lm、 2000lm |
8 | 7in/178mm |
| 20～25W | 一 | 1100lm、1500lm、 2000lm、3000lm |
9 | 8in/203mm | 190mm | 25～30W | 12串5并(SMD5630)、 12串6并(SMD5630)、 24串2并(SMD5730)、 30串2并(SMD5730)、 12串10并(SMD2835)、 12串12并(SMD2835) |
10 | 10in/254mm |
| 30W以上 | 一 | 一 |
【說明】
(1) LED 筒燈的外部電源線截面積不得小于0.75mm2，即AWG18線；內部接線（電子線除外）不得小于0.5mm2，即AWG22線。
(2) LED 筒燈 CE 認證要求滿足歐盟低電壓指令的要求及歐洲標準EN60598-1和EN61347。
(3) LED 筒燈要進行不同極性帶電部件之間的絕緣電阻與電器強度試驗，試驗時應將不同極性帶電部件之間的功能性部件拆除，使試驗電壓加到部件的絕緣上。
(4）相應減小 GB 7000.1-2015中爬電距離和電氣間隙數值部分，具體參照國家標準 GB 7000.1-2015。
(5）相應減小 GB 7000.1--2015中的電氣強度，具體參照國家標準 GB 7000.1-2015
(6) I 類和 I 類燈具電氣強度測試端為電子控制裝置（電源）輸入端，其測試電為2U+1000V( I 類）、4U+2000V( II 類）。
(7) I 類和 II 類燈具電氣強度測試端為電子控制裝置（電源）輸出端時，如果控制裝置（電源）輸出屬于 SELV 認證的電源，其測試電壓為500V( III 類燈具）。
(8) I 類和 II 類燈具電氣強度測試端為電子控制裝置輸出端時，如果電子控制意（電源）輸出不屬于 SELV 認證的電源，其測試電壓為2U+1000V( I 類）、4U+200( II 類）。
【說明】市面上的可控硅調光器一般都是單線制，直接串接在電源輸入端的火線（ L )上就可以實現調光。
5.LED筒燈生產或檢驗注意事項
1)GB 50034-2013《建筑照明設計標準》4.4.2明確規定：長期工作或停留的房間或場所，照明光源的顯色指數（ Ra ）不宜低于80。
2)在燈具安裝高度大于6m的工業建筑場所， Ra 可低于80，但必須能夠辨別安全色。 GB 50034-2013也同時規定多種常用房間或場所的顯色指數最小允許值均不能低于80。
3)GB 7000.1-2015中對"燈具不適宜被隔熱材料覆蓋的相關符號"或"燈具不適宜直接安裝在普通可燃材料表面的相關符號"做了相應的更改，這一點讀者應注意，同時要求符號的最小尺寸應為每條邊25mm。
4)GB 7000.1-2015中規定"當燈具不適宜被隔熱材料覆蓋時，要求有警告語和符號"。 GB 7000.1-2015中對"不可替換光源和非使用者替換光源的燈具"有關內容進行修訂，要求使用說明書說明補充。
5)GB 7000.1-2015中對"不可替換光源"警告語為"此燈具的光源是不可替換的；當光源到其壽終時，應替換整個燈具。"
6)GB 7000.1-2015中對"非使用者替換光源的燈具"警告語為"此燈具內的光源應由制造商或其服務代理商或一個有類似資格的人來更換。"
